サイクロン完成
作りかけのサイクロンの続き。

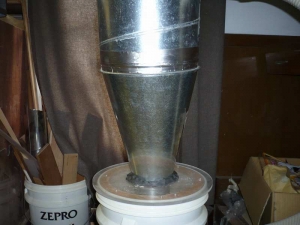

先日作ったストレート部延長の部品をくっつけてみた。

クリックで拡大

なかなかよさそうだが、アクリル板の穴に差し込んであるだけなので
ぐらぐらと動くので固定することにした。
三本足を立てようかと思ったが、ここは完全固定を目指して
同じ径のスパイラルダクトで固定することに決定。

クリックで拡大

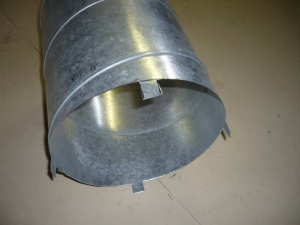

円錐部分の長さ315ミリなのでその長さプラス固定用の爪が出来るように
柳はさみで加工した。
爪の部分を直角に外へ折り曲げて集塵バケツの蓋にビスで固定する。
円錐部分を差し込んでダクトと固定すれば完全固定の出来上がり。

クリックで拡大

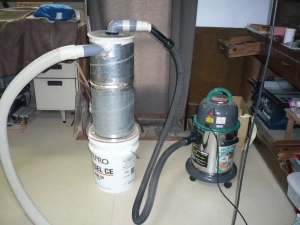

集塵のことばかり考えていてダクトを延長したまでは良いのだが
設置する予定だった作業台の下に置けなくなってしまった。
吸塵パイプまで含めると高さがなんと1メートル超。

置き場所考えなくちゃなぁ・・・。
気を取り直して試運転だ。
先ず掃除機を空っぽにして洗ってきれいにする。
フィルターも掃除機を使って出来るだけきれいにした。

クリックで拡大

手前にあるおがくずと鉋屑が実験材料だ。
おがくずは自動かんなのくずと丸のこの切粉で粉塵も混じっている。
スイッチON

データを取ったわけではないが吸塵力は掃除機単体とさほど変わらない感じ。
上から覗くと大きな鉋屑もクルクル回って落ちていくのが見える。
全部吸込んできれいになったところで、いよいよ結果発表!!


クリックで拡大

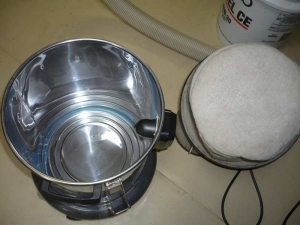

掃除機の蓋を取ってみて、正直なところ驚いた。
細かい粉塵さえ皆無といって良いくらいなのだ。
ステンレスの底はごらんの通りピッカピカ。
フィルターも手でなぜてみたが粉塵がついているのか良くわからない。

こりゃ、思っていた以上に良くできた。
これでフィルターの掃除から開放されるぞ。
何しろ丸のこの粉塵ときたら・・・・・・・。

フィルターを掃除するのに他の掃除機使って
その掃除機のフィルター掃除にこの掃除機使って・・・・。

あほか?

定期的に洗っていたのだが、ホント必要なくなりそうだ。
めでたしめでたし。

今年の3月に試験的に作ったサイクロンが半年振りに完成した。
基本はぜんぜん変わってないじゃん。

| サイクロン集塵 | 01:20 | comments(4) | trackbacks(0) |
コメント
 さくらいさん、おはようございます。

 へーーー、サイクロンって凄い効果があるんですね!。
なるほど、皆さん作るワケだ。
私は掃除機すらほとんど使わないので、考えたこともありませんでした。
いつもブロアーでお外に「ブオーッ!!」ですから。(^^;;
| ファーマー佐藤 | 2007/09/16 8:18 AM |
佐藤さんこんばんは。
思っていた以上の結果がでてびっくりです。
家の中にある作業場では集塵は必須ですからね。
うちは、基本はお外に「ブオーッ!!」の予定ですが
窓からじゃ限界がありますからね。
せめて機械から出る分を半分でも集塵できればと考えています。

ホントは作ってみたかったんです。^-^;

換気扇もそのうち取り付けま〜〜す。
| さくらい | 2007/09/16 11:29 PM |
こんばんは〜
さくらいさんちのサイクロン、相当高性能のようですね!
すごい!

ところで、サイクロンって、やっぱり背が高くなりましたか、私のスケルトンは、全高を最初に作業台の下に納まる設計にしたので、性能はその分おちるのかな?

ヤスリがけのときの粉塵を吸うと、掃除機のフィルターに粉塵の一部がくっつきます

室内で使うので静かなサイクロンがほしいんですが、それって無理ですかねえ

掃除機の音って、けっこう耳に障ります
| 大工協奏曲 | 2007/09/17 12:04 AM |
大工さん、こんばんは。
性能は掃除機に大きく左右されるのでは?
吸引力が強ければ当然大型になると思います。

静かなサイクロン。
現在の解決案は外に置くこと・・・・・です。
後は、大工さん得意の防音ですね。
遮音シートを貼り付けた箱ですっぽり包むってのはどうですか?
もちろん熱対策はしないといけませんが。
| さくらい | 2007/09/17 12:51 AM |
